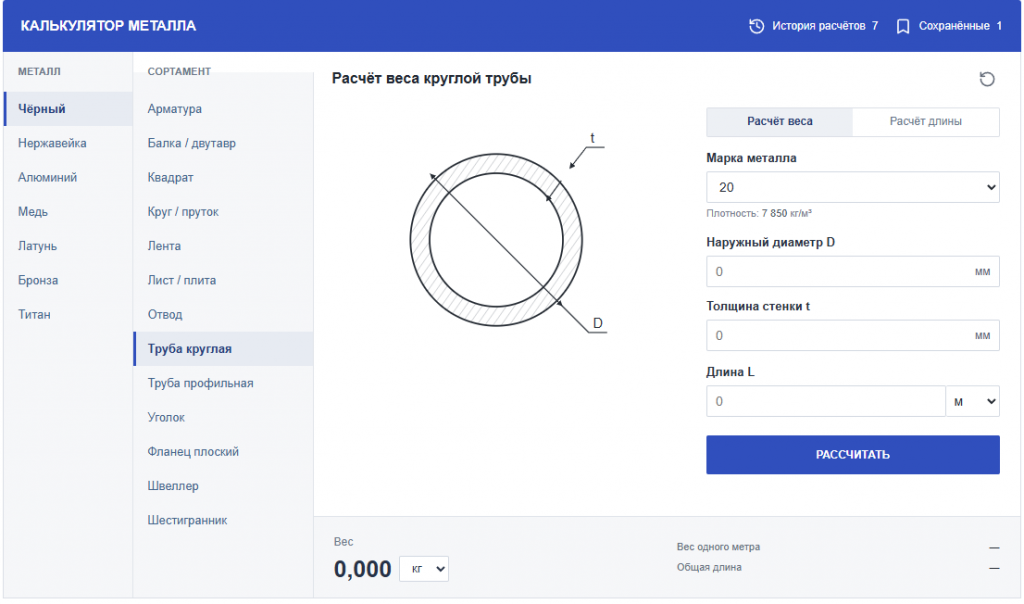

При проектировании трубопроводных систем, составлении смет и планировании закупок металлопроката ключевое значение имеет точность расчётов. Ошибка в массе партии труб или деталей трубопровода ведёт к неверной нагрузке на опоры, некорректной логистике и финансовым потерям. Для решения этих задач на сайте Южно-Уральского арматурного завода «СТАН-2000» размещён калькулятор металлопроката — инструмент, который позволяет быстро определить теоретическую массу и длину изделий по их геометрическим параметрам.
Онлайн-инструмент охватывает основные виды металлопроката, востребованные в трубопроводном строительстве и промышленности:
· Круглые трубы — наиболее распространённая позиция в сортаменте;
· Профильные трубы (прямоугольные и квадратные);
· Уголки;
· Листы;
· Отводы;
· Фланцы плоские.
Для каждого типа изделия предусмотрен отдельный алгоритм расчёта, учитывающий его геометрию.
Калькулятор использует классические формулы теоретической механики и геометрии. Базовый принцип един для всех видов проката: масса определяется как произведение объёма металла на плотность выбранной марки стали.
Для круглой трубы применяется формула:
m = π × (D − t) × t × ρ × L / 1 000 000
где D — наружный диаметр в миллиметрах, t — толщина стенки в миллиметрах, ρ — плотность металла в кг/м³ (по умолчанию принята 7 850 кг/м³), L — длина в метрах.
Для профильной трубы расчёт ведётся через площадь сечения, описываемую выражением 2t × (a + b − 2,86t), где a и b — размеры сторон профиля. Для уголка используется формула площади t × (a + b − t).
Отдельного внимания заслуживает расчёт отводов. Поскольку отвод представляет собой изогнутый участок трубопровода, его масса вычисляется по длине дуги осевой линии:
L = π × R × α / 180
где R — радиус гиба, α — угол поворота в градусах. Такой подход позволяет корректно оценить массу как цельнотянутых, так и сварных отводов.
Для плоских фланцев алгоритм сложнее: из объёма кольца вычитается объём крепёжных отверстий. При этом калькулятор честно указывает, что результат является геометрическим расчётом и не заменяет справочную массу фланца по ГОСТ, поскольку не учитывает фаски и допуски.
Калькулятор выдаёт теоретическую массу, то есть расчётную величину, основанную на номинальных геометрических размерах. Фактическая масса партии может отличаться из-за технологических допусков производства, состояния поверхности и других факторов. Это принципиальное отличие, которое следует учитывать при формировании заказов и логистических расчётов.
Для стандартных профилей (например, уголков или некоторых видов сортового проката) калькулятор может использовать табличную массу погонного метра, которая не зависит от выбора марки металла. Это соответствует практике сортаментных справочников.
Помимо расчёта, инструмент сохраняет историю и сохранённые расчёты в браузере пользователя. Это удобно при работе с многопозиционными спецификациями: можно вернуться к ранее выполненным вычислениям, не повторяя ввод данных.
Калькулятор расположен на сайте производителя — завода «СТАН-2000», который специализируется на изготовлении и поставке деталей трубопровода, включая отводы, переходы, тройники и обечайки из различных марок сталей, в том числе нержавеющих. Это означает, что пользователь может не только выполнить расчёт, но и сразу перейти к подбору и заказу продукции.
ПЕРЕЙТИ НА КАЛЬКУЛЯТОР МЕТАЛЛА
