ОСТ 34 10 753-97 — это отраслевой стандарт, разработанный в Российской Федерации и регламентирующий изготовление сварных листовых концентрических и эксцентрических переходов для трубопроводов тепловых электростанций (ТЭС). Документ был утверждён 23 декабря 1997 года Министерством топлива и энергетики РФ и введён в действие с 1 марта 1998 года. Разработчиком стандарта выступил институт «Севзапэнергомонтажпроект». Стандарт заменил собой ранее действовавший ОСТ 34-10-753-92.
Стандарт распространяется на сварные листовые концентрические и эксцентрические переходы из углеродистой и низколегированной сталей для трубопроводов тепловых электростанций. Переходы предназначены для трубопроводов, работающих под рабочим давлением до 2,2 МПа (22 кгс/см²) и при температуре до 425 °С.
Допускается применение сварных листовых переходов для трубопроводов тепловых сетей с накладками на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С. Стандарт также соответствует требованиям «Правил», утверждённых Госгортехнадзором РФ, и допускает применение переходов для изготовления трубопроводов по СНиП 3.05.05-84.

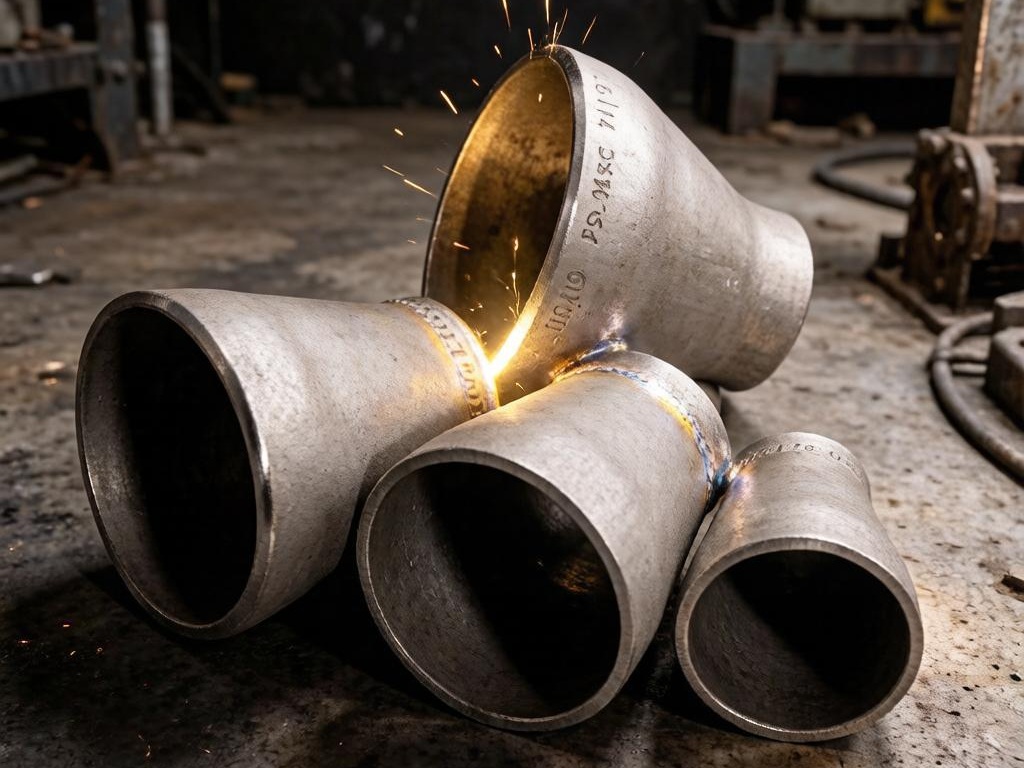

Конструктивно переход по ОСТ 34 10 753-97 представляет собой сварное листовое изделие, изготавливаемое методом вальцовки из стального листа с последующей сваркой. Стандартом предусмотрены два типа переходов:
· Концентрические — оси присоединяемых труб совпадают;
· Эксцентрические — оси присоединяемых труб смещены.
Сортамент переходов охватывает широкий диапазон диаметров и толщин стенок. Условные проходы составляют от Ду 500 мм до Ду 1600 мм. Наружный диаметр варьируется от 530 до 1620 мм. Условное давление — 1,6 и 2,5 МПа.
Масса переходов варьируется в зависимости от типоразмера: например, для перехода 530х10-325х10 масса составляет 53,3 кг, для 630х12-377х12 — 90,1 кг, для 820х12-530х12 — 140,7 кг, для 1420х14-820х14 — 560,7 кг, для 1620х14-1020х14 — 663,2 кг. При изготовлении перехода из сталей марок 17ГС, 17Г1С, 09Г2С или 10Г2С1 допускается применение листа толщиной S = 14 мм.
Общие технические требования к изготовлению переходов установлены настоящим стандартом. Переходы предназначены для эксплуатации при температуре рабочей среды от минус 70 до плюс 425 °С в зависимости от марки стали. Условное давление составляет 1,6 и 2,5 МПа.
· Сварной концентрический переход с условными проходами Ду 600 мм и dу 300 мм на условное давление Ру 1,6 МПа: Переход 600×300-1,6 25 ОСТ 34 10.753-97;
· Сварной эксцентрический переход с условными проходами Ду 1600 мм и dу 1400 мм на условное давление Ру 1,6 МПа: Переход 1600×1400-1,6 100 ОСТ 34 10.753-97.
Переходы по ОСТ 34 10 753-97 изготавливаются из углеродистых и низколегированных сталей. Наиболее распространённые марки: сталь 20, 09Г2С, 17ГС, 17Г1С, 12ГС, Ст3сп5 и другие. Выбор конкретной марки стали зависит от условий эксплуатации трубопровода и регламентируется стандартом.
Сварные листовые переходы по ОСТ 34 10 753-97 находят широкое применение в энергетической отрасли. Они используются для соединения трубопроводов различных диаметров на тепловых электростанциях и в тепловых сетях. Основная функция переходов — обеспечение плавного изменения диаметра трубопровода при сохранении требуемых характеристик прочности и герметичности.
Благодаря сварной листовой конструкции, такие переходы технологичны в изготовлении и позволяют получать изделия больших диаметров, которые сложно или невозможно изготовить методом горячей штамповки. Это делает ОСТ 34 10 753-97 важным стандартом для трубопроводов ТЭС, работающих при умеренных давлениях и высоких температурах.
ОСТ 34 10 753-97 остаётся действующим отраслевым стандартом, регламентирующим производство сварных листовых концентрических и эксцентрических переходов для трубопроводов тепловых электростанций. Чёткая регламентация размеров, материалов и технических требований обеспечивает взаимозаменяемость изделий и надёжность трубопроводных систем в энергетической отрасли.
