ОСТ 36-24-77 — это отраслевой стандарт, разработанный в СССР и действующий по настоящее время, который регламентирует изготовление сварных равнопроходных и переходных тройников из углеродистой стали для технологических трубопроводов. Документ был утверждён приказом Министерства монтажных и специальных строительных работ СССР от 29 марта 1977 года № 69 и введён в действие с 1 января 1978 года. Разработчиком стандарта выступил Всесоюзный научно-исследовательский институт по монтажным и специальным строительным работам (ВНИИмонтажспецстрой).
Стандарт распространяется на сварные равнопроходные и переходные тройники из углеродистой стали, предназначенные для трубопроводов с условным проходом Dу от 500 до 1400 мм. Изделия рассчитаны на условное давление Ру не более 2,5 МПа (25 кгс/см²) и применяются для неагрессивных и среднеагрессивных рабочих сред.
Важно отметить, что ОСТ 36-24-77 является частью комплекса взаимосвязанных отраслевых стандартов. Назначение и условия применения тройников определяются по ОСТ 36-19-77, а общие технические требования к изготовлению — по ОСТ 36-26-77.

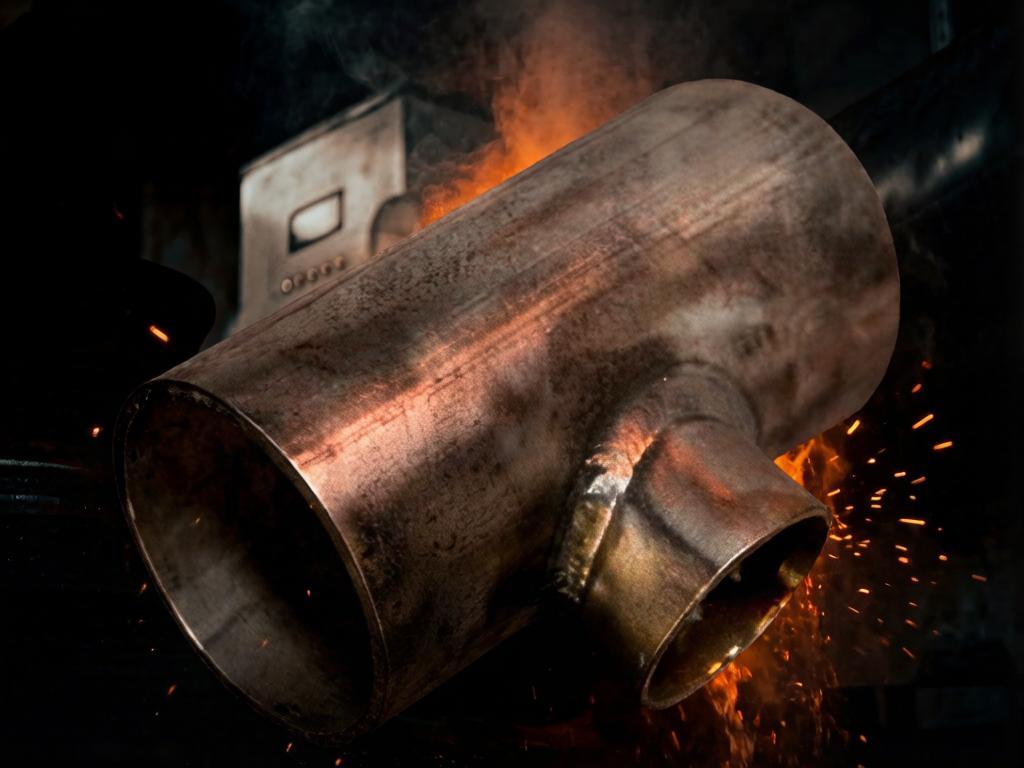

Конструктивно тройник по ОСТ 36-24-77 представляет собой сварное изделие, состоящее из корпуса, который врезается в основной трубопровод, и штуцера, к которому подсоединяется дополнительное ответвление. Корпус и штуцер изготавливаются из стального листа методом вальцовки с последующей сваркой.
· Равнопроходные — диаметр штуцера равен диаметру корпуса;
· Переходные — диаметр штуцера меньше диаметра корпуса.
Сортамент тройников охватывает широкий диапазон диаметров и толщин стенок. Например, для равнопроходного тройника Dу 500 мм с наружным диаметром 530 мм и толщиной стенки 7 мм масса составляет 78 кг, для Dу 800 мм (820 мм, стенка 8 мм) — 199 кг, для Dу 1000 мм (1020 мм, стенка 12 мм) — 431 кг. Для переходных тройников масса варьируется в зависимости от соотношения диаметров корпуса и штуцера: например, тройник 1020х12-530х7 имеет массу 393 кг.
Общие технические требования к изготовлению сварных тройников установлены ОСТ 36-26-77. Тройники предназначены для эксплуатации при температуре рабочей среды от минус 30°С до плюс 300°С. Условное давление составляет до 2,5 МПа (25 кгс/см²) для неагрессивных сред и до 1,6 МПа (16 кгс/см²) для среднеагрессивных сред.
· Равнопроходный тройник Dн = 820 мм, S = 16 мм из стали ВСт3СП: Тройник ТС 820х16 ВСт3СП ОСТ 36-24-77;
· Переходный тройник Dн = 820 мм, dн = 530 мм, S₁ = 10 мм, S₂ = 7 мм из стали ВСт3СП: Тройник ТС 820х10-530х7 ВСт3СП ОСТ 36-24-77.
Тройники по ОСТ 36-24-77 изготавливаются из углеродистых сталей. Наиболее распространённые марки: Ст3сп, сталь 20, 09Г2С, 17Г1С, а также ВСт3СП. Выбор конкретной марки стали регламентируется ОСТ 36-26-77 и зависит от условий эксплуатации трубопровода.
Сварные тройники по ОСТ 36-24-77 находят широкое применение в различных отраслях промышленности. Они используются для разделения потоков рабочих сред в технологических трубопроводах на предприятиях нефтяной, нефтехимической, химической, металлургической, пищевой и лёгкой промышленности. Основная функция тройников — подключение к основному трубопроводу дополнительного ответвления.
Соблюдение требований ОСТ 36-24-77 при производстве обеспечивает соответствие всех деталей трубопроводов установленным нормативам, а также правилам Госгортехнадзора. Благодаря сварной конструкции, такие тройники технологичны в изготовлении и позволяют получать изделия больших диаметров, которые сложно или невозможно изготовить методом горячей штамповки.
ОСТ 36-24-77 остаётся действующим отраслевым стандартом, регламентирующим производство сварных равнопроходных и переходных тройников для трубопроводов Dу 500–1400 мм. Чёткая регламентация размеров, материалов и технических требований обеспечивает взаимозаменяемость изделий и надёжность трубопроводных систем в различных отраслях промышленности. При проектировании и монтаже технологических трубопроводов следует учитывать требования смежных стандартов — ОСТ 36-19-77 и ОСТ 36-26-77, которые дополняют и уточняют условия применения тройников.
