ТС-588.000 — это обозначение сварного переходного тройника, изготавливаемого по типовой серии 5.903-13 «Изделия и узлы инженерного оборудования. Изделия и детали трубопроводов для тепловых сетей», выпуск 1. Данная серия регламентирует конструкцию и сортамент сварных деталей трубопроводов, применяемых в системах тепловых электростанций и тепловых сетей.
Тройники ТС-588.000 серии 5.903-13 выпуск 1 предназначены для трубопроводов тепловых электростанций, транспортирующих неагрессивные рабочие среды. Они изготавливаются из углеродистой и низколегированной сталей и рассчитаны на условное давление до 4,0 МПа (40 кгс/см²) при температуре рабочей среды до 425 °С.

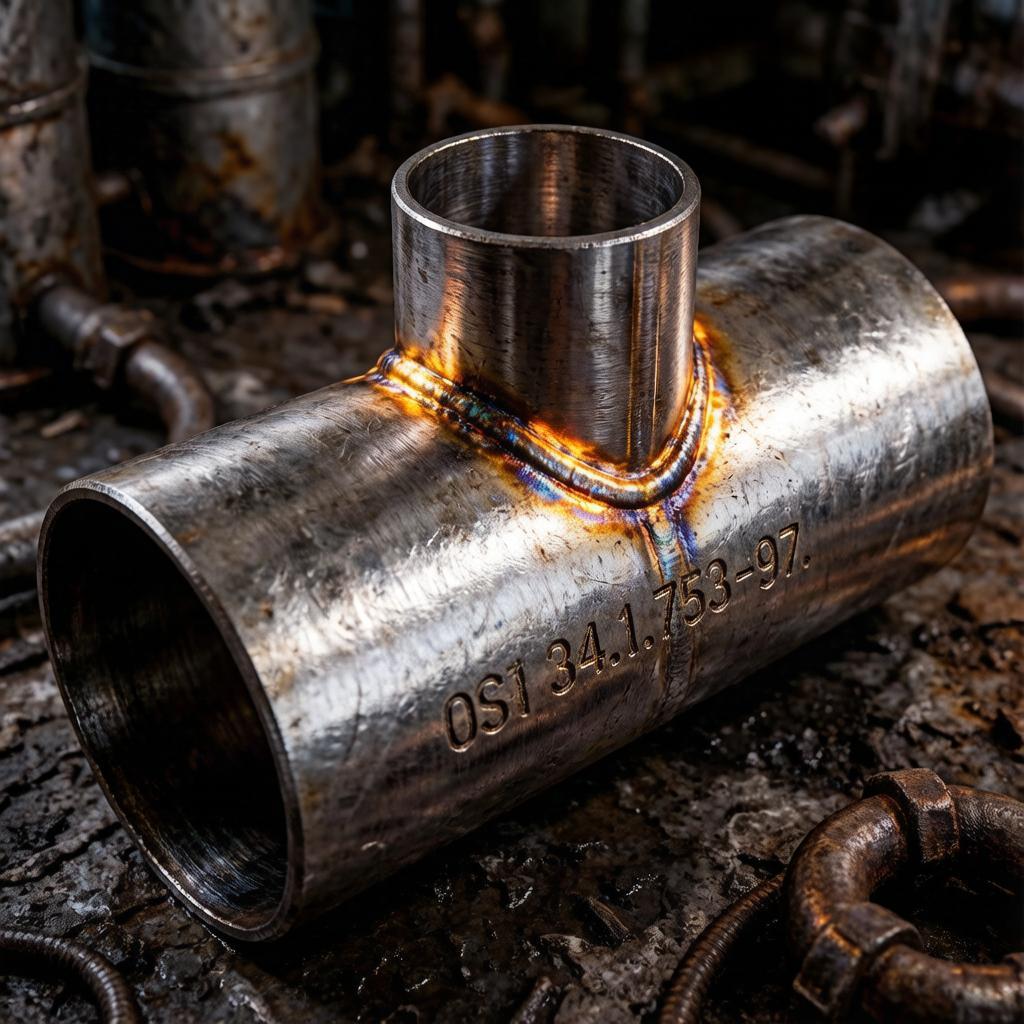

Конструктивно тройник ТС-588.000 представляет собой сварное изделие, состоящее из двух заготовок — корпуса (основное тело) и штуцера (горловина). Заготовки изготавливаются либо путём резки стальных труб, либо методом вальцевания листового проката с последующей сваркой. Такая технология позволяет получать переходные тройники больших диаметров, которые сложно или невозможно изготовить методом горячей штамповки.
Серия 5.903-13 выпуск 1 охватывает широкий диапазон типоразмеров тройников ТС-588.000. Наружный диаметр корпуса (Dн) составляет от 89 до 1420 мм, диаметр штуцера (Dн1) — от 57 до 1220 мм. Условные проходы варьируются от 80×32 мм до 1400×1200 мм и более.
Масса изделий зависит от типоразмера и давления. Например, для малого тройника ТС-588.000 (80×32, корпус 89×3,5, штуцер 38×2) масса составляет 2,5 кг; для тройника ТС-588.000-069 (400×300, корпус 426×9, штуцер 325×8) — 126,7 кг; для крупных позиций масса может достигать нескольких сотен килограммов.
Сварные корпуса тройников допускается изготавливать из стали марки 17Г1С категории 12 по ГОСТ 5520 для трубопроводов с температурой стенки менее 350 °С. Методы и объёмы контроля качества сварных соединений регламентируются разделом 16 РТМ-1С, остальные требования — по ТС-581Д.
Каждое изделие проходит технический контроль и сопровождается сертификатом качества. Для тройников серии 5.903-13 выпуск 1 предусмотрены технические паспорта, разрешения Госгортехнадзора на применение, свидетельства об изготовлении и руководства по эксплуатации.
Тройники ТС-588.000 серии 5.903-13 выпуск 1 применяются для подключения ответвления к основной магистрали в трубопроводных системах тепловых электростанций и тепловых сетей. Переходная конструкция (диаметр штуцера меньше диаметра корпуса) позволяет подключать трубопроводы меньшего диаметра без использования дополнительных переходных элементов, что упрощает монтаж и снижает металлоёмкость узла.
Завод «СТАН-2000» — собственное производство сварных переходных тройников ТС-588.000 по типовой серии 5.903-13, выпуск 1 для трубопроводов тепловых электростанций и тепловых сетей.
